稱重顯示控制器有很多種類，定量稱重顯示控制器就是其中一種，定量稱重顯示控制器功能比較多。稱重顯示控制器是什么？定量稱重顯示控制器有什么結構？很多人對此都不清楚，下面PHISHINE菲軒就來給大家介紹下吧。

 一、稱重顯示控制器是什么？

稱重顯示控制器，電子衡器中用于對稱重傳感器或其他機電部件輸出的電量進行測量，取得稱重結果及收發控制操作信號的電測儀表。現代稱重顯示控制器的作用主要是對電量進行測量，進行稱重誤差補償運算，實現電子衡器的全部操作功能以及實現與外部的通信連接。稱重顯示控制器是電子衡器中最重要的部件之一。

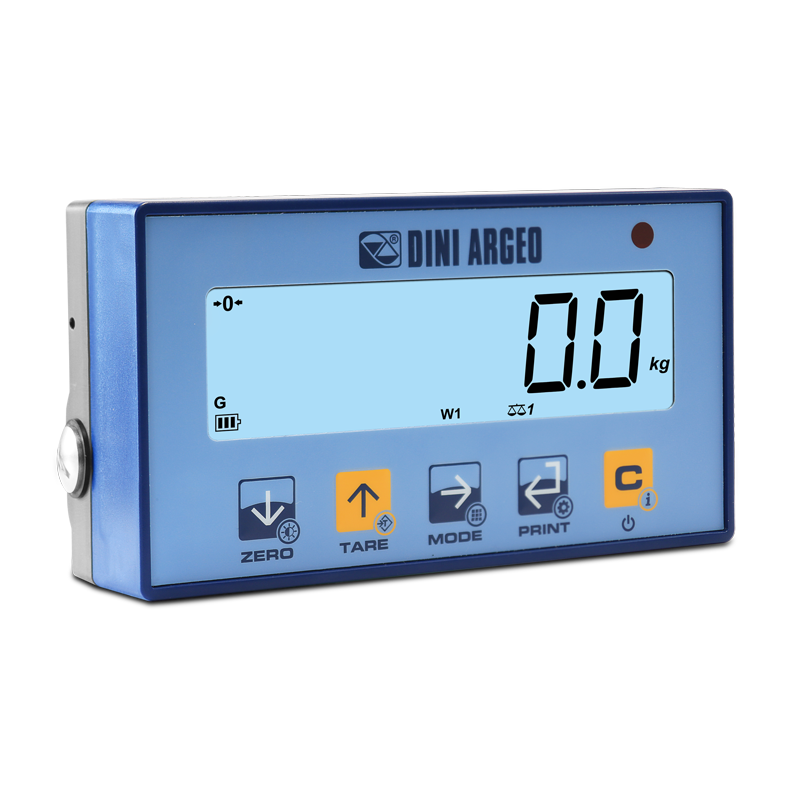

定量稱重顯示控制器

二、定量稱重顯示控制器有什么結構？

紙型機械給料部分主要由螺旋給料機、緩沖料斗、稱重料斗、變頻電機、電磁鐵等部分組成。機械結構性能的好壞直接影響著稱重計量?jī)x器的各項技術指標,是機電一體化產品能否成功的最基本條件。因此,在結構設計時,吸取了有關廠家的稱重設備的優點,創立自己的特點。對給料器、緩沖料斗,稱重料斗及斗門機構進行了設計。

給料器由大小兩個不同口徑的螺旋推進器組成。在高速裝料階段,為提高裝料速度,雙絞輪同時高速運行;在低速精調階段,用離合器將大絞輪脫開,由小絞輪單獨裝料。整個裝料過程配以變頻電機的無級調速特性,從而可以實現精確裝料。經過研究發現,絞刀給料的均勻性、穩定性對稱重精度影響很大。因此,在螺旋推進器葉輪前端采用了多葉片和出頭短一節的特殊結構,大大地改善了料流,特別是低速料流的均勻性和穩定性,從而有效地提高了稱重精度。緩沖料斗由儲料倉和雙扇料門組成。它與螺旋給料器出口相連,當物料達到額定值附近時,關閉緩沖料門,截取空中滯留的物料,減少落差物料對計量精度的影響。

稱重料斗由儲料倉、傳感器吊掛機構和雙扇料門組成。采用懸掛式結構,由三只拉力傳感器通過雙絞鏈結構將稱重斗按對稱結構吊起。物體質量通過三只拉力傳感器變換成疊加的mV信號送計算機處理。這種結構消除了由于物料在稱重料斗內分布不均勻所造成的受力點偏移、信號失真的問題。

料斗門均采用拉桿互鎖機構,由電磁鐵控制其動作,開關門響應速度快,一致性好。在傳感器吊掛機構中,增加阻尼裝置,減少機械振動對傳感器信號的影響。

定量稱重顯示控制器

三、使用定量稱重顯示控制器有什么注意事項？

1.輸送帶采用鋼絲繩芯阻燃型輸送帶， 帶寬根據需要選用。

2.承載托輥采用密排的直托輥，因?yàn)橥休伿芰^大，根據帶寬本方案選用托輥直徑。

3.機頭部驅動滾筒直徑選用。驅動方式根據現場要求，選擇雙電機，雙減速器的方式。

（1）由于主電機為重載頻繁啟動，為保護電機、減速器、皮帶，延長其使用壽命，主電機啟動采用液力耦合器啟動。

（2）主減速器選擇減速器。可根據現場使用要求進行設計。

（3）輔助傳動采用減速器。

（4）主減速器與輔減速器之間用超越離合器聯接。

4.機尾部機尾部采用改向滾筒；

稱重顯示控制器是什么？定量稱重顯示控制器有什么結構？通過PHISHINE菲軒的介紹，大家對于定量稱重顯示控制器的結構比較清晰了。
